UPX arm64-linux 源码分析 && 修复Unidbg以支持模拟未脱壳的UPX安卓so

概述

通过阅读UPX源码、Unidbg源码，找到了直接模拟未脱壳的UPX安卓so崩溃原因。目前此贡献已被合并至上游。https://github.com/zhkl0228/unidbg/commit/44fd8c22685e2aeec5b1a41381abd8e36cd5ba33

UPX源码阅读

git版本提交SHA：611d67542ae0ae9f8128ff121ae2a21ea007261d

压缩阶段

  graph TD
    A[Start: 输入二进制文件] --> B{PackMaster识别格式}
    B -->|识别成功| C[创建对应 Packer 对象<br/>如 PackLinuxElf64arm]
    B -->|识别失败| Exit[退出: Unsupported Format]

    C --> D[pack1: 准备工作]
    D --> D1[生成新 ELF 头部]
    D --> D2[处理符号表与重定向]

    C --> E[pack2: 数据压缩]
    E --> E1[按块读取原始数据]
    E --> E2[应用指令滤镜 Filter 0x52]
    E --> E3[使用 LZMA/NRV 压缩块]

    C --> F[pack3: 注入 Stub]
    F --> F1[汇编 Entry: arm64-linux.elf-entry.S]
    F --> F2[压缩后的 C Stub: amd64-linux.elf-main.c]

    C --> G[pack4: 写入 PackHeader]
    G --> H[End: 生成加壳二进制文件]

格式识别与分发 (src/packmast.cpp)

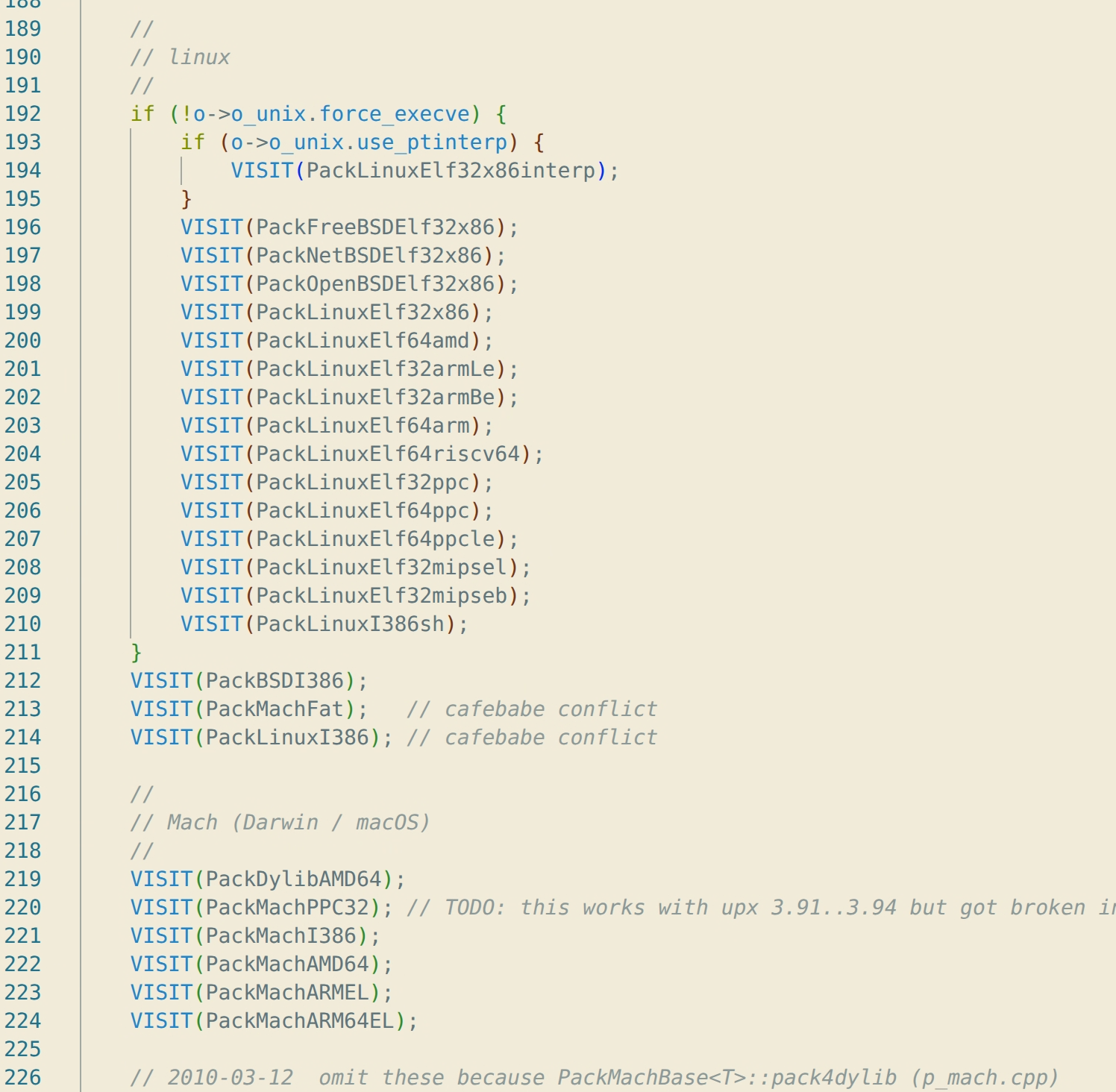

- PackMaster 类通过 visitAllPackers 遍历所有支持的格式。
- 每个格式（如 PackLinuxElf64amd 或 PackLinuxElf64arm）通过 canPack() 检查输入文件是否可以被压缩。
- 对于 ARM64，它会识别 EM_AARCH64 机器码。
准备工作 (src/p_lx_elf.cpp, src/packer.cpp)
- 对于 ARM64，会使用 ElfLinkerArm64LE。
- pack1()：生成新的可执行文件头。对于安卓so，会特别处理 android_shlib ，处理符号表和重定位。
数据压缩 (src/p_unix.cpp 中的 pack2)
- UPX 将原文件内容按块（Block）读取。
- 调用 compressWithFilters() 进行压缩。现在版本一般是NRV算法，也见过LZMA的。
注入解压 Stub (src/p_lx_elf.cpp 中的 pack3)
- 从 src/stub 提取 ARM64 专用的汇编代码（如 arm64-linux.elf-entry.S）和 C 逻辑。
- 所谓的stub是UPX的一段可执行代码，stub本身也是运行时自解压的，是运行时自脱壳的核心。
收尾工作 (src/p_unix.cpp 中的 pack4)
- 写入 PackHeader 信息到文件末尾。
- 记录 overlay_offset，这是加壳后原始压缩数据在文件中的偏移量，供解压 stub 使用。这些地方很容易被魔改，随便改一点基本上就不能upx -d脱壳了。
运行阶段
```
  sequenceDiagram
    participant OS as 内核态
    participant Entry as 带壳的程序入口
    participant CStub as UPX Stub
    participant Target as 原始程序空间

    OS->>Entry: _start
    Entry->>OS: syscall: memfd_create
    Entry->>Entry: 自解压 Folded C Stub 到 memfd
    Entry->>OS: syscall: mmap (执行权限)
    Entry->>CStub: 跳转到 C 逻辑入口

    CStub->>CStub: 解析程序段 (PT_LOAD) 元数据
    CStub->>OS: syscall: mmap (MAP_FIXED) <br/>一次性申请全部空间

    loop 每一数据块
        CStub->>Target: 解压数据到原始地址
        CStub->>Target: Unfilter: 还原 ARM64 跳转偏移
    end

    CStub->>OS: syscall: mprotect (恢复段权限)
    CStub->>Target: 动态写入 Escpae Hatch (逃生舱)
    CStub->>Target: 跳转到逃生舱

    Target->>OS: syscall: munmap (释放 Stub 内存)
    Target->>Target: 跳转到 OEP (原始入口点)
```
1. 入口启动 (Entry)
  - 运行从 _start 开始，首先一次性压所有栈，保护现场。
  - 通过 memfd_create 系统调用或降级在 /dev/shm 下创建临时文件，用于存放即将解压的第二阶段 Stub 逻辑。
2. Stub 自解压
  - 初始 Stub 将其自身“折叠（Folded）”部分的 C 逻辑代码解压到上述临时文件中。
  - 通过 mmap 将该临时文件映射为可执行内存，并跳转过去。
3. 分析与内存规划 (do_xmap 函数)
  - 读取压缩时的元数据，使用 xfind_pages 预定原始程序的总内存范围。
  - 获取 AT_PAGESZ 以确保内存页对齐一致。
4. 循环解压块 (unpackExtent 函数)
  - 循环解压数据块到原始内存位置。
  - 对 ARM64 指令进行 “unfilter” 处理（还原跳转偏移）。
5. 权限恢复与清理
  - 调用 mprotect 恢复内存段权限。
  - 使用 ARM64 专用的 make_hatch_arm64 创建一段“逃生舱”代码，负责执行 munmap 后跳转回原始 OEP。这就是Unidbg无法直接带壳模拟的原因。
    为什么要用“逃生舱”，因为 munmap 不能操作自己所在的内存，所以需要申请一块新的，在新内存上操作。
6. 恢复现场
  - 恢复所有寄存器状态并跳转。这是传统的手动脱壳方法的常用点。依稀记得用od调win就是在popad上打个断点然后单步几下找大跳。

所有的系统调用均通过SVC 0执行，这块东西是直接汇编手搓的

分析解决Unidbg报错

根据运行时报错可以定位到如下位置，修改如下。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
ddiff --git a/unidbg-api/src/main/java/com/github/unidbg/spi/AbstractLoader.java b/unidbg-api/src/main/java/com/github/unidbg/spi/AbstractLoader.java
index 756bca92e..a61afef46 100644
--- a/unidbg-api/src/main/java/com/github/unidbg/spi/AbstractLoader.java
+++ b/unidbg-api/src/main/java/com/github/unidbg/spi/AbstractLoader.java
@@ -195,8 +195,13 @@ public final int munmap(long start, int length) {
                 long size = aligned - removed.size;
                 while (size != 0) {
                     MemoryMap remove = memoryMap.remove(address);
+                    if (remove == null) {
+                        log.warn("munmap failed to find adjacent region at address=0x{}", Long.toHexString(address));
+                        break;
+                    }
                     if (removed.prot != remove.prot) {
-                        throw new IllegalStateException();
+                        log.warn("munmap prot mismatch: removed.prot={}, remove.prot={}, address=0x{}", removed.prot,
+                                remove.prot, Long.toHexString(address));
                     }
                     address += remove.size;
                     size -= remove.size;

根据UPX源码得知：运行时mmap会一次申请所有段的内存（防止临近的段被分到别的程序去了），此时这些段的权限必然是各不相同的（参考正常的程序）。因此，在munmap时，就会产生跨不同权限段操作的情况，原来代码中removed.prot != remove.prot必然成立。这样就会throw错误中断。我们仅需把throw改为无害的log warn即可完美解决此问题。

经过测试，原先不能直接模拟的lib，经过这样修改代码可以直接模拟。这完美避免了分析魔改UPX和修复头等工作。
